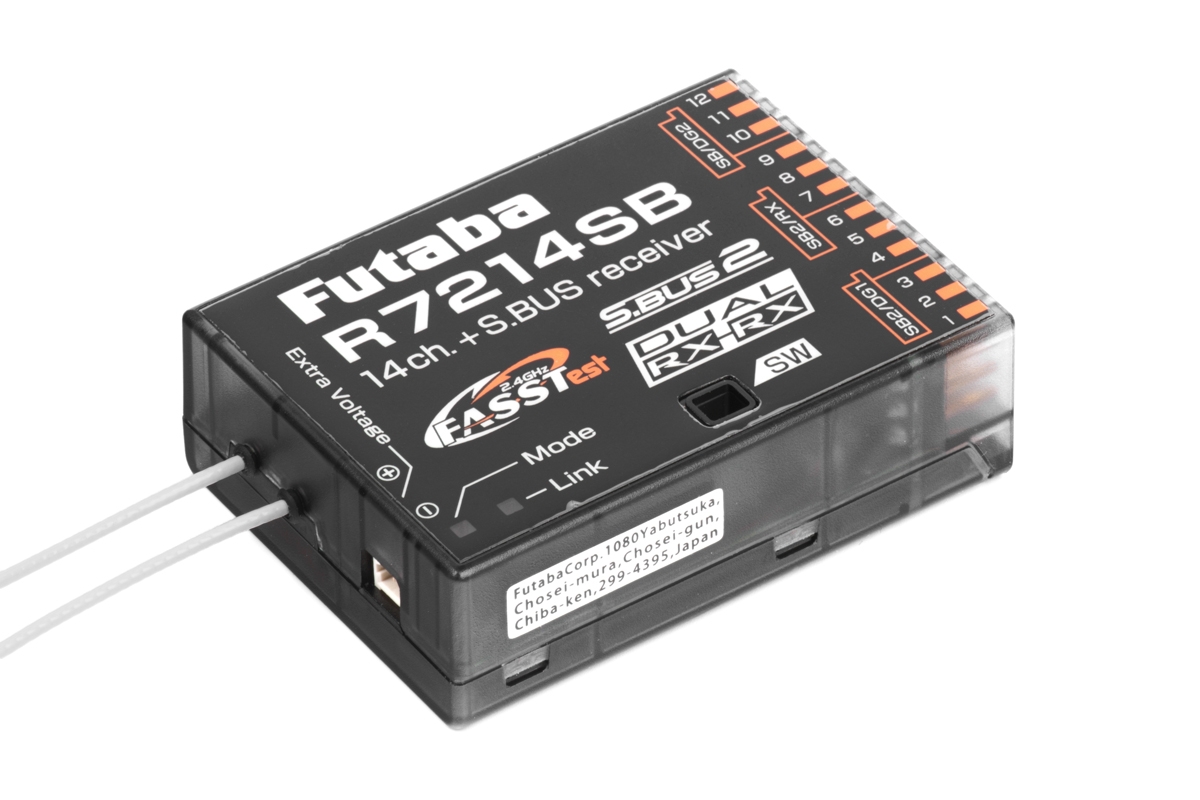

Futaba R7214 FASSTest 14k vevő

Tizennégy csatornás Futaba FASSTest-2.4GHz telemetriai vevő S.BUS portokkal (akár 26 csatorna az adótól függően) és S.BUS2 porttal telemetriai érzékelők és egyéb eszközök számára. Tápellátás: 3,7–7,4 V, méretek: 37,0 × 50,2 × 15,9 mm, súly: 19 g. Diversity antennák, kettős vevőegységes működés lehetősége 1–12/13–24 csatornafelosztással és automatikus funkciómentéssel.

A választható csatornamódoknak és a kettős vevőegységes működés lehetőségének köszönhetően kiválóan alkalmas nagyszámú csatornát igénylő RC modellekhez is. Ilyen esetben egy pár Futaba R7214SB vevőegység akár 26 klasszikus PWM csatornakimenetet vagy 24 PWM kimenetet és 2+2 S.BUS+S.BUS2 soros portot biztosít.

Ezenkívül a vevőegység kétirányú kommunikációhoz S.BUS2 porttal is fel van szerelve, amely lehetővé teszi S.BUS2 szervók, telemetriai érzékelők és más kompatibilis eszközök csatlakoztatását. A vevőegység működési állapotát LED kijelző jelzi.

Átviteli rendszer

Futaba FASSTest-2.4GHz telemetriával repülő modellekhez, FASSTest 26Ch/18Ch/12Ch módok. Kérjük, vegye figyelembe, hogy a FASSTest 12Ch nagy ismétlési sebességű módban csak digitális szervomotorok használhatók.

Tápegység

A vevőegység 3,7–7,4 V (névleges feszültség) feszültséggel táplálható, 3,5–8,4 V feszültséggel üzemelhet, azaz pl. 4–6 cellás NiMH, 1S–2S LiPo/LiIon, 2S LiFe akkumulátorokkal, BEC teljesítménystabilizátorokkal működtethető a megadott feszültségtartományban.

Antenna

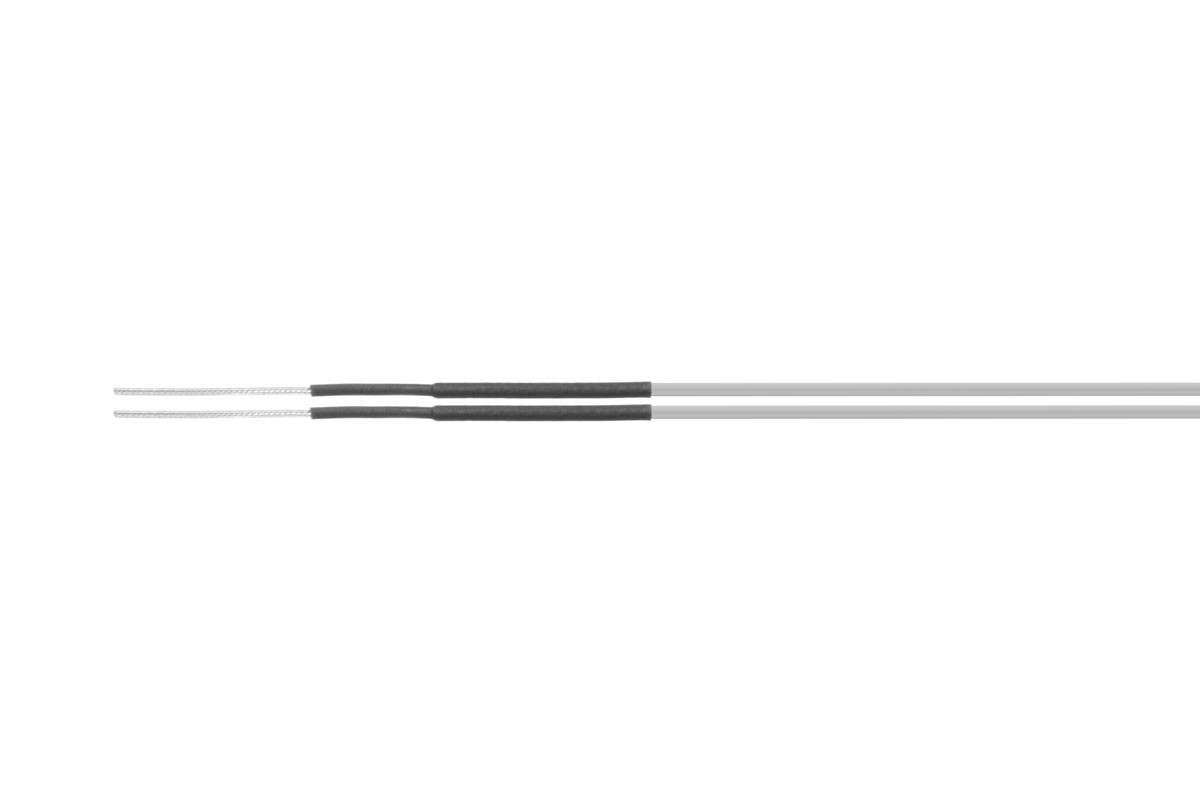

A vevőegység egy pár diversity antennával van felszerelve, hogy maximalizálja a jelvételt a modell és az adóegység relatív helyzetétől függetlenül. Ezeket egymással 90°-os szögben kell a modellben felszerelni.

Vevő kimenetek, csatorna módok

A vevőegység szabványos Futaba csatlakozókhoz való aljzatokkal van felszerelve (egy kiálló résszel), amelyekbe természetesen lehetőség van UNI csatlakozók (JR/Graupner, Hitec) behelyezésére oldalsó kiálló rész nélkül.

• Csatornakimenetek (PWM/S.BUS): Futaba vevőegység Az R7214SB lehetővé teszi a csatornakiosztás módosítását, ami lehetővé teszi a klasszikus PWM kimenetek és az S.BUS kimenet kombinációjának használatát, vagy kettős vevőegységes működést (ehhez Futaba adó szükséges, amely lehetővé teszi a kettős vevőegységes működést), amelyben az R7214SB pár akár 26 klasszikus PWM csatornát vagy 24 PWM kimenetet és 2+2 S.BUS+S.BUS2 soros kimenetet, vagy más kombinációkat kínálhat S.BUS/S.BUS2 portokkal és DG1/DG2 kapcsolt csatornákkal. A csatornamódok kiválasztása a vevőegységen található gombbal történik egy speciális beállítási módban - normál üzemmódban a csatornamódok nem módosíthatók.
• S.BUS2: Az S.BUS2 aljzat lehetővé teszi S.BUS2 szervók, giroszkópok és más kompatibilis eszközök, valamint Futaba telemetriai érzékelők csatlakoztatását, amelyek adatai megjeleníthetők az adón.
• EXT (Extra Voltage): Aljzat, amely lehetővé teszi egy külső (pl. meghajtó) akkumulátor feszültségének mérését a CA-RVIN-700 kábellel (külön megvásárolható) 0–70 V tartományban.

Kettős vevőegységes működés automatikus biztonsági mentéssel

A vevőegység aktiválható kettős vevőegységes üzemmódban automatikus biztonsági mentéssel, amely automatikusan átvált a fő vevőegységről a biztonsági vevőegységre (vagy fordítva) az egyik vevőegység (egy R7214SB pár vagy egy R7214SB és egy másik FASSTest S.BUS2 vevőegység) jelkiesése esetén. A funkció lényegében megegyezik az FDLS-1 biztonsági rendszerével, de nincs szükség semmilyen további berendezésre.

Telemetria (csak a FASSTest rendszerben):

• A Futaba R7214SB vevőegység adatokat továbbít az adóegységnek a vevőegység tápfeszültségéről és az EXT bemeneten mért feszültségről anélkül, hogy bármilyen érzékelőt kellene csatlakoztatni.
• A Futaba R7214SB vevőegység lehetővé teszi az összes Futaba telemetriai érzékelő és más, az S.BUS2 buszrendszerrel kompatibilis érzékelők használatát kétirányú kommunikációval.

A csomag tartalma

A csomag tartalmaz egy Futaba R7214SB vevőegységet és használati utasítást.

Mi az S.BUS2/S.BUS?

• S.BUS – Futaba soros busz egyirányú kommunikációval, amely lehetővé teszi szervók, vezérlők, kapcsolók, giroszkópok és más kompatibilis RC eszközök vezérlését a vevőegység egyetlen S.BUS kimeneti portjához csatlakoztatva.
• S.BUS2 – A Futaba kétirányú kommunikációt biztosító soros busza lehetővé teszi (az S.BUS-hoz hasonlóan) a vevőegység egyetlen S.BUS2 kimeneti/bemeneti portjához csatlakoztatott szervók, sebességszabályozók, kapcsolók, giroszkópok és más kompatibilis RC eszközök vezérlését. Ezenkívül lehetővé teszi telemetriai érzékelők csatlakoztatását és az adatok továbbítását a vevőegységen keresztül az adóegységen történő megjelenítéshez; egyes S.BUS2 szervókról az üzemi áramról, a hőmérsékletről vagy a szervo kimeneti kar szögéről is küldhet információkat az adóegységnek.

A hagyományos RC készletekkel ellentétben az S.BUS(2) rendszer soros adatkommunikációt használ a vezérlőjelek továbbítására a vevőtől a szervókhoz, giroszkópokhoz vagy más eszközökhöz. Ezek az adatok olyan parancsokat tartalmaznak, mint például a „3. szervocsatorna mozgatása 15 fokra, az 5. szervocsatorna mozgatása 30 fokra” több eszköz esetében. Az S.BUS(2) eszközök csak azokat a parancsokat hajtják végre, amelyek a saját beállított csatornájukra vonatkoznak. Ez lehetővé teszi, hogy több szervomotort csatlakoztassunk ugyanarra a jelkábelre, miközben továbbra is szükség szerint egyedileg beállíthatók és vezérelhetők. Ez a szervo azonosító kód (ID) segítségével történik. Az azonosító a szervo dobozán található matricán található.

Az S.BUS2 szervo a vevőegység S.BUS2 és S.BUS portjaihoz is csatlakoztatható. Funkcióját a szervomemóriában lévő csatorna beállítása határozza meg (ez a Futaba adó programozó felületével, az SBC-1 programozóval vagy a CIU-3 USB interfészen keresztül, az S-Link PC programmal végezhető el - egyes szervoegységek esetében a csatorna csak az adóegységgel állítható be).

Egy klasszikus vevő (PWM) csatornakimenetéhez csatlakoztatott S.BUS vagy S.BUS2 szervomotor klasszikus szervomotorként működik. Mozgását a csatlakoztatott vevőcsatorna jele határozza meg. A programozható szervofunkciók beállításai érvényben maradnak.
