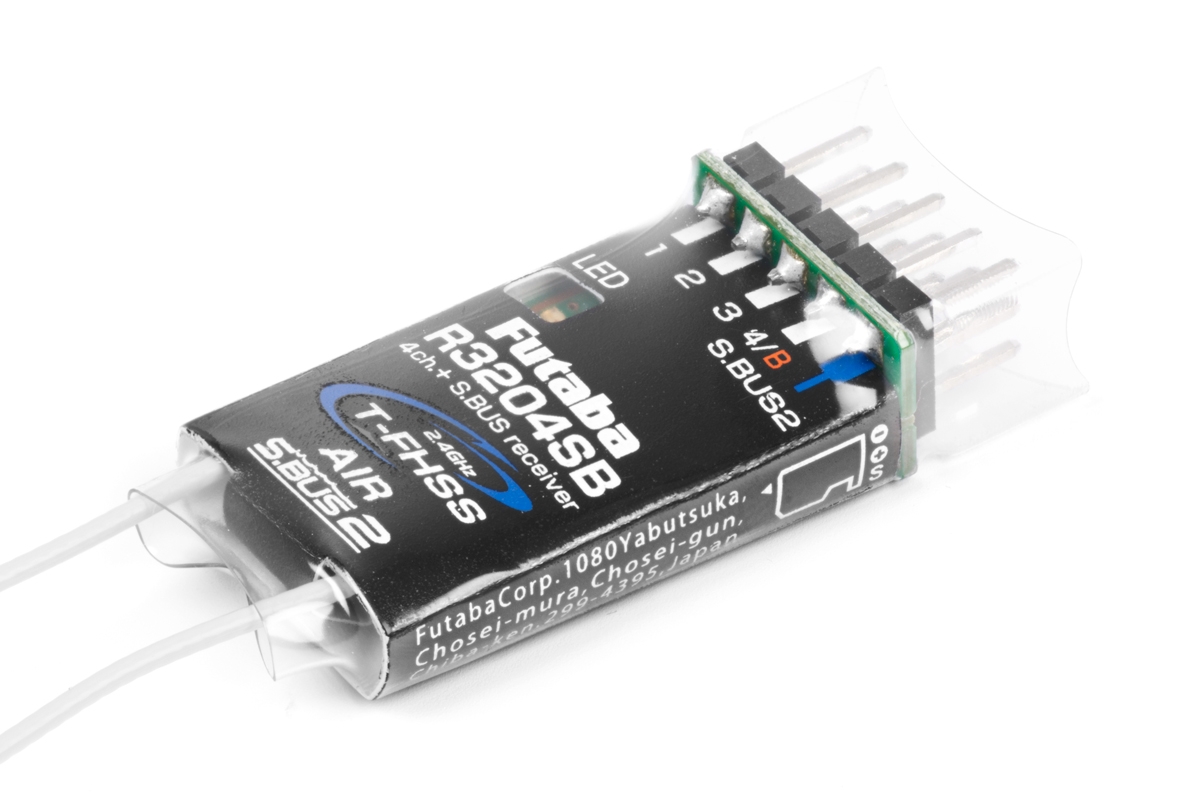

Futaba R3204SB T-FHSS Air 4k 1S LiPo vevőegység

Kis és nagyon könnyű, négycsatornás Futaba T-FHSS Air-2.4GHz telemetriai vevő S.BUS2 porttal telemetriai érzékelőkhöz, S.BUS2 szervókhoz és egyéb eszközökhöz. Támogatja a Model ID funkciót. Tápellátás: 3,7–7,4 V (1S–2S LiPo), méretek: 18,0 × 41,4 × 9,9 mm, súly: 4,8 g. Diversity antennák.

A teljes tartományú diversity antennával ellátott vevőegység minden kategóriájú RC modellben használható. Kompakt méreteinek, alacsony súlyának, a hossztengelybe helyezett csatlakozóknak és az 1S LiPo (3,7 V) tápegységgel való működésének köszönhetően még nagyon kicsi és könnyű modellekhez is alkalmas.

4 klasszikus PWM csatornakimenetet és egy S.BUS2 portot biztosít a kétirányú kommunikációhoz, lehetővé téve S.BUS2 szervomotorok és telemetriai érzékelők csatlakoztatását. Támogatja a Model ID funkciót . A vevő üzemállapotát LED kijelző jelzi.

Átviteli rendszer

Futaba T-FHSS Air-2.4GHz repülő RC modellekhez. Nem kompatibilis a Futaba RC készletek által használt T-FHSS Surface 2.4GHz átviteli rendszerrel RC autókhoz, egyéb földi járművekhez és hajókhoz.

Tápegység

A vevőegység 3,7–7,4 V (névleges feszültség) feszültséggel táplálható, 3,5–8,4 V feszültséggel üzemelhet, azaz pl. 4–6 cellás NiMH, 1S–2S LiPo/LiIon, 2S LiFe akkumulátorokkal, BEC teljesítménystabilizátorokkal működtethető a megadott feszültségtartományban.

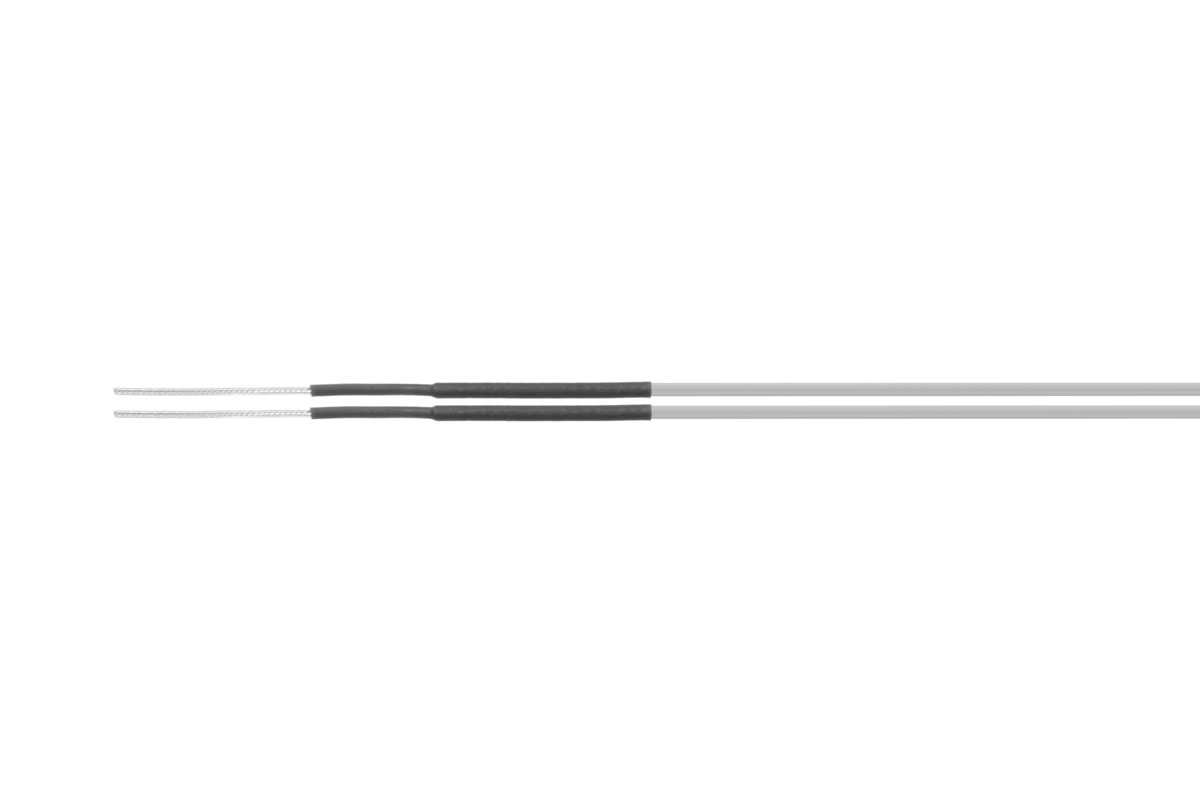

Antenna

A vevőegység egy pár diversity antennával van felszerelve, hogy maximalizálja a jelvételt a modell és az adóegység relatív helyzetétől függetlenül. Ezeket egymással 90°-os szögben kell a modellben felszerelni.

Vevő kimenetek

A vevőegység lehetővé teszi a szabványos Futaba csatlakozók (kiálló részekkel), valamint az UNI csatlakozók (JR/Graupner, Hitec) oldalsó kiálló rész nélküli csatlakoztatását.

• Csatornakimenetek (PWM): Az R3204SB 4 klasszikus PWM csatornakimenetet kínál, amelyek egyidejűleg használhatók az S.BUS2 soros busszal.
• S.BUS2: Az S.BUS2 aljzat lehetővé teszi S.BUS2 szervók, giroszkópok és más kompatibilis eszközök, valamint Futaba telemetriai érzékelők csatlakoztatását, amelyek adatai megjeleníthetők az adón.

Telemetria:

• A Futaba R3204SB vevőegység a vevőegység tápfeszültségéről adatokat továbbít az adóegységnek anélkül, hogy bármilyen érzékelőt kellene csatlakoztatni.
• A Futaba R3204SB vevőegység lehetővé teszi az összes Futaba telemetriai érzékelő és más, az S.BUS2 buszrendszerrel kompatibilis érzékelők használatát kétirányú kommunikációval.

A csomag tartalma

A csomag tartalmaz egy Futaba R3204SB vevőegységet és használati utasítást.

Mi az S.BUS2/S.BUS?

• S.BUS – Futaba soros busz egyirányú kommunikációval, amely lehetővé teszi szervók, vezérlők, kapcsolók, giroszkópok és más kompatibilis RC eszközök vezérlését a vevőegység egyetlen S.BUS kimeneti portjához csatlakoztatva.
• S.BUS2 – A Futaba kétirányú kommunikációt biztosító soros busza lehetővé teszi (az S.BUS-hoz hasonlóan) a vevőegység egyetlen S.BUS2 kimeneti/bemeneti portjához csatlakoztatott szervók, sebességszabályozók, kapcsolók, giroszkópok és más kompatibilis RC eszközök vezérlését. Ezenkívül lehetővé teszi telemetriai érzékelők csatlakoztatását és az adatok továbbítását a vevőegységen keresztül az adóegységen történő megjelenítéshez; egyes S.BUS2 szervókról az üzemi áramról, a hőmérsékletről vagy a szervo kimeneti kar szögéről is küldhet információkat az adóegységnek.

A hagyományos RC készletekkel ellentétben az S.BUS(2) rendszer soros adatkommunikációt használ a vezérlőjelek továbbítására a vevőtől a szervókhoz, giroszkópokhoz vagy más eszközökhöz. Ezek az adatok olyan parancsokat tartalmaznak, mint például a „3. szervocsatorna mozgatása 15 fokra, az 5. szervocsatorna mozgatása 30 fokra” több eszköz esetében. Az S.BUS(2) eszközök csak azokat a parancsokat hajtják végre, amelyek a saját beállított csatornájukra vonatkoznak. Ez lehetővé teszi, hogy több szervomotort csatlakoztassunk ugyanarra a jelkábelre, miközben továbbra is szükség szerint egyedileg beállíthatók és vezérelhetők. Ez a szervo azonosító kód (ID) segítségével történik. Az azonosító a szervo dobozán található matricán található.

Az S.BUS2 szervo a vevőegység S.BUS2 és S.BUS portjaihoz is csatlakoztatható. Funkcióját a szervomemóriában lévő csatorna beállítása határozza meg (ez a Futaba adó programozó felületével, az SBC-1 programozóval vagy a CIU-3 USB interfészen keresztül, az S-Link PC programmal végezhető el - egyes szervoegységek esetében a csatorna csak az adóegységgel állítható be).

Egy klasszikus vevő (PWM) csatornakimenetéhez csatlakoztatott S.BUS vagy S.BUS2 szervomotor klasszikus szervomotorként működik. Mozgását a csatlakoztatott vevőcsatorna jele határozza meg. A programozható szervofunkciók beállításai érvényben maradnak.
