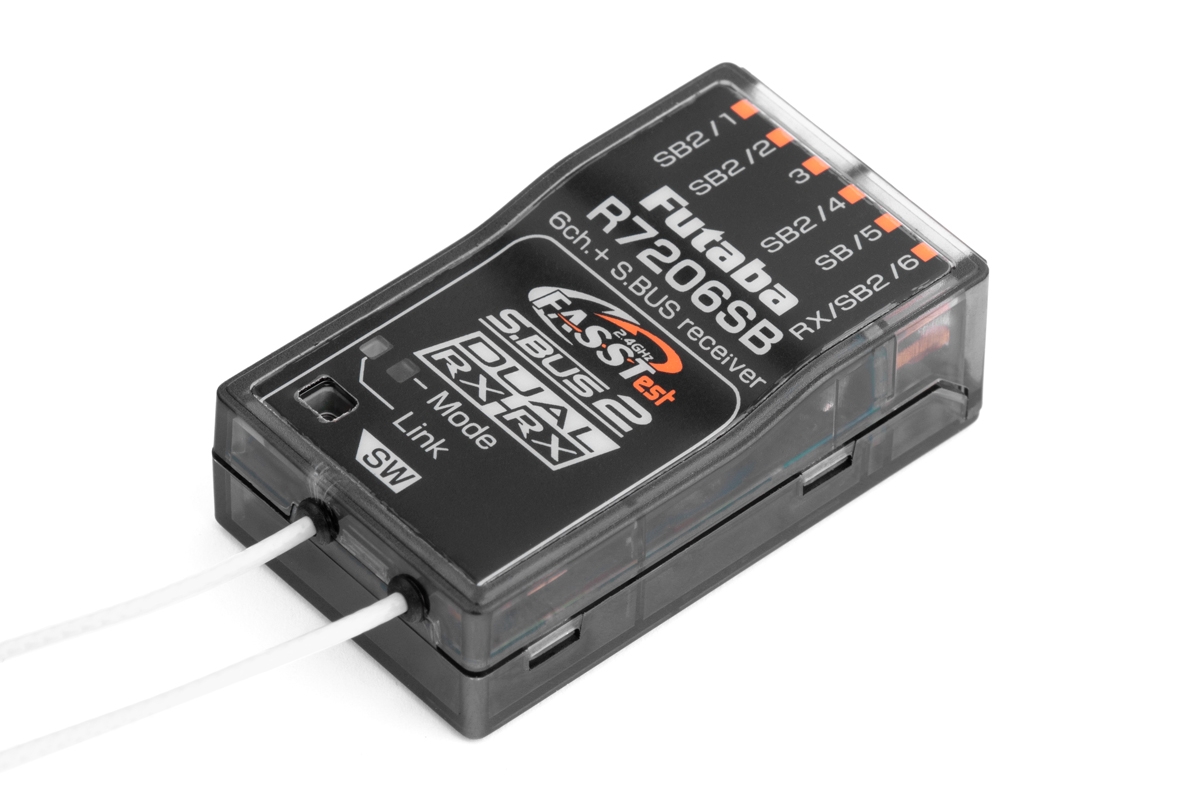

Futaba R7206SB FASSTest 6k vevő

Hatcsatornás telemetriai vevő Futaba FASSTest-2.4GHz S.BUS portokkal (akár 18 csatorna az adótól függően) és S.BUS2 telemetriai érzékelők és egyéb eszközök számára. Tápellátás: 3,7–7,4 V, méretek: 22,5 × 38,3 × 12,2 mm, súly: 8,8 g. Diversity antennák, kettős vevőegységes működés lehetősége 1–6/7–12 csatornafelosztással és automatikus funkciómentéssel.

A Futaba FASSTest-2.4GHz átviteli rendszer hatcsatornás telemetriai vevője egy pár teljes tartományú diversity antennával. Általános használatra készült minden kategóriájú RC modellben.

Kompakt méreteinek, alacsony súlyának és a hossztengelybe helyezett csatlakozóknak köszönhetően karcsú törzsű modellekhez is alkalmas, mint például az F3B, F3J vitorlázó repülőgépek stb. A választható csatornamódoknak és a kettős vevőegységes működés lehetőségének köszönhetően kiválóan alkalmas lesz nagyszámú csatornát igénylő modellekhez is.

Ebben az esetben az R7206SB pár akár 16 klasszikus PWM csatornakimenetet vagy 10-12 PWM kimenetet, egy S.BUS soros kimenetet és S.BUS2-t biztosít a kétirányú kommunikációhoz, lehetővé téve S.BUS2 szervók, telemetriai érzékelők és más kompatibilis eszközök csatlakoztatását. Az 1., 2., 4. és 6. csatornák aljzatai S.BUS2 portként is szolgálhatnak. A vevő üzemállapotát LED kijelző jelzi.

Átviteli rendszer

Futaba FASSTest-2.4GHz telemetriával repülő modellekhez. Kérjük, vegye figyelembe, hogy a FASSTest 12Ch nagy ismétlési sebességű módban csak digitális szervomotorok használhatók.

Tápegység

A vevőegység 3,7–7,4 V (névleges feszültség) feszültséggel működtethető, az üzemi feszültségtartomány 3,5–8,4 V (azaz pl. 4–6 cellás NiMH, 1S–2S LiPo, 2S LiFe és Li-Ion akkumulátorok). Természetesen a megadott feszültségtartományú BEC teljesítménystabilizátorok is használhatók.

Antenna

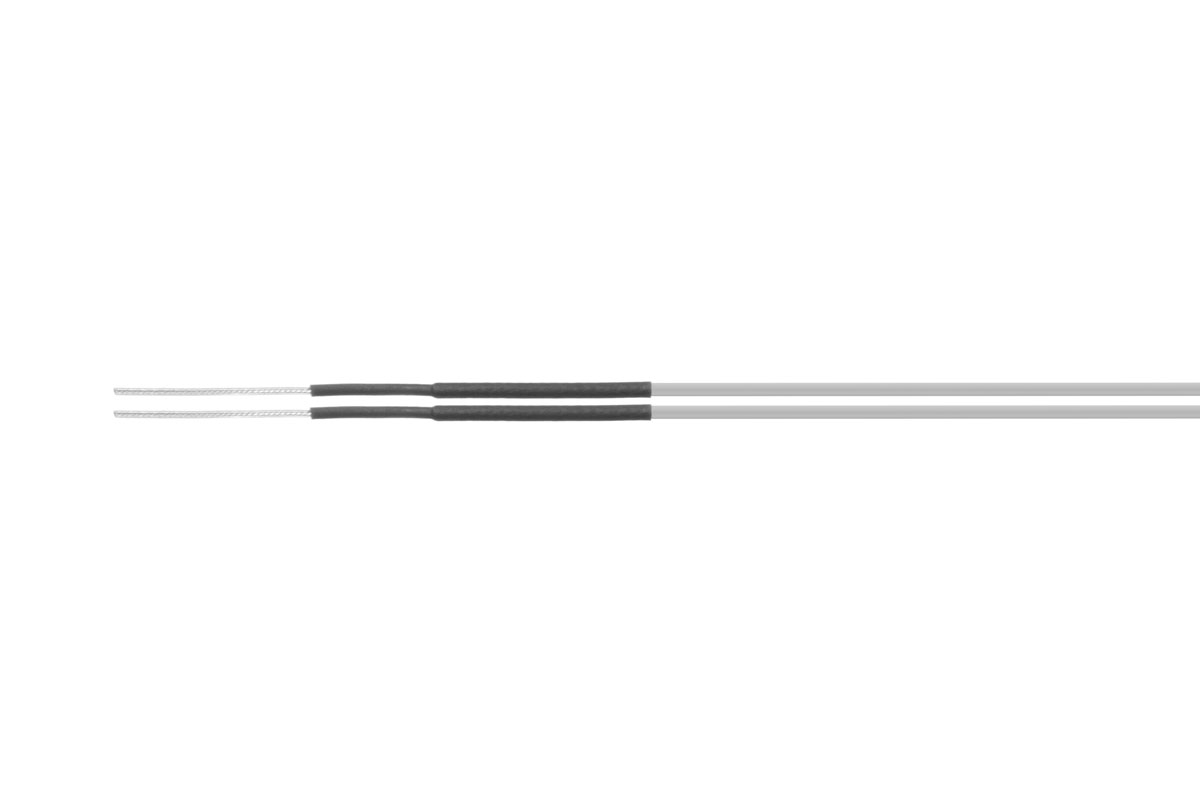

A vevőegység egy pár diversity antennával van felszerelve, hogy maximalizálja a jelvételt a modell és az adóegység relatív helyzetétől függetlenül. Ezeket egymással 90°-os szögben kell a modellben felszerelni.

Vevő kimenetek, csatorna módok

A vevőegység szabványos Futaba csatlakozókhoz való aljzatokkal van felszerelve (kiállóval), amelyekbe oldalsó kiálló rész nélküli UNI csatlakozók (JR/Graupner, Hitec) is behelyezhetők.

Csatornakimenetek (PWM/S.BUS/S.BUS2)

A Futaba R7206SB vevőegység lehetővé teszi a csatornakiosztás módosítását (ahogy az az alábbi táblázatban látható), ami lehetővé teszi a klasszikus PWM kimenetek és az S.BUS kimenet kombinációjának használatát, vagy kettős vevőegységes működést (ehhez egy olyan Futaba adó szükséges, amely lehetővé teszi a kettős vevőegységes működést), amelyben egy pár Futaba R7206SB vevőegység akár 12 klasszikus PWM csatornát vagy 10-12 PWM kimenetet és 1-2 S.BUS/S.BUS2 soros kimenetet, vagy más kombinációkat kínálhat további S.BUS2 bemeneti/kimeneti portokkal. A csatornamódokat a vevőegységen található gombbal lehet kiválasztani egy speciális beállítási módban. Normál üzemmódban a csatornamódok nem módosíthatók.

Kettős vevőegységes működés automatikus biztonsági mentéssel

A vevőegység aktiválható kettős vevőegységes üzemmódban automatikus biztonsági mentéssel, amely automatikusan átvált a fő vevőegységről a biztonsági vevőegységre, vagy fordítva, ha az egyik vevőegység (R7206SB pár vagy egy R7206SB és egy másik FASSTest S.BUS2 vevőegység) jelvétele meghibásodik. A funkció lényegében megegyezik az FDLS-1 biztonsági mentési rendszerével, de nincs szükség semmilyen további berendezésre.

Telemetria (csak a FASSTest rendszerben)

A Futaba R7206SB vevőegység a tápegység adatait továbbítja az adóegységnek anélkül, hogy bármilyen érzékelőt csatlakoztatna. A vevőegység lehetővé teszi az összes Futaba telemetriai érzékelő és más, az S.BUS2 buszrendszerrel kompatibilis érzékelők használatát kétirányú kommunikációval.

A csomag tartalma

A csomag tartalmazza a Futaba R7206SB vevőegységet és a használati utasítást.

Mi az S.BUS2/S.BUS?

• S.BUS – Futaba soros busz egyirányú kommunikációval, amely lehetővé teszi szervók, vezérlők, kapcsolók, giroszkópok és más kompatibilis RC eszközök vezérlését a vevőegység egyetlen S.BUS kimeneti portjához csatlakoztatva.
• S.BUS2 – A Futaba kétirányú kommunikációt biztosító soros busza lehetővé teszi (az S.BUS-hoz hasonlóan) a vevőegység egyetlen S.BUS2 kimeneti/bemeneti portjához csatlakoztatott szervók, sebességszabályozók, kapcsolók, giroszkópok és más kompatibilis RC eszközök vezérlését. Ezenkívül lehetővé teszi telemetriai érzékelők csatlakoztatását és az adatok továbbítását a vevőegységen keresztül az adóegységen történő megjelenítéshez; egyes S.BUS2 szervókról az üzemi áramról, a hőmérsékletről vagy a szervo kimeneti kar szögéről is küldhet információkat az adóegységnek.

A hagyományos RC készletekkel ellentétben az S.BUS2 rendszer soros adatkommunikációt használ a vezérlőjelek továbbítására a vevőtől a szervókhoz, giroszkópokhoz vagy más eszközökhöz. Ezek az adatok olyan parancsokat tartalmaznak, mint például a „3. szervocsatorna mozgatása 15 fokra, az 5. szervocsatorna mozgatása 30 fokra” több eszköz esetében. Az S.BUS2 eszközök csak azokat a parancsokat hajtják végre, amelyek a saját beállított csatornájukra vonatkoznak. Ez lehetővé teszi, hogy több szervomotort csatlakoztassunk ugyanarra a jelkábelre, miközben továbbra is szükség szerint egyedileg beállíthatók és vezérelhetők. Ez a szervo azonosító kód (ID) segítségével történik. Az azonosító a szervo dobozán található matricán található.

Az S.BUS2 szervo a vevőegység S.BUS2 és S.BUS portjaihoz is csatlakoztatható. Funkcióját a szervomemóriában lévő csatorna beállítása határozza meg (ez a Futaba adó programozó felületével, az SBC-1 programozóval vagy a CIU-3 USB interfészen keresztül, az S-Link PC programmal végezhető el - egyes szervoegységek esetében a csatorna csak az adóegységgel állítható be).

Egy klasszikus vevő (PWM) csatornakimenetéhez csatlakoztatott S.BUS2 szervomotor klasszikus szervomotorként működik. Mozgását a csatlakoztatott vevőcsatorna jele határozza meg. A programozható szervofunkciók beállításai érvényben maradnak.
