FLYFUN-130A-HV-OPTO-V5 AC vezérlő
| Gyártó: |
HOBBYWING
|
|
| Termék kódja: |
HW30201500
|
|
| EAN: |
6938994402750 |
|
Nem tudja, hogyan válasszon? Néhány paraméter nem világos számodra? Írja meg nekünk kérdését és mi felvesszük Önnel a kapcsolatot a válaszokkal.
Küldj egy érdeklődést
-
Termékleírás
-
Műszaki információk
Termékleírás

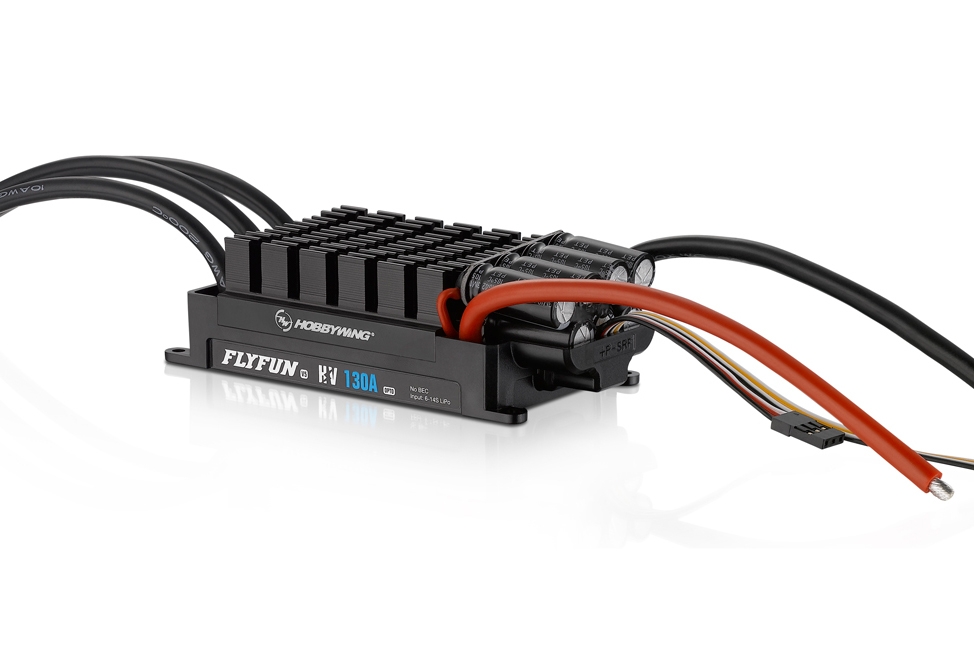

HOBBYWING - FLYFUN-130A-HV-OPTO-V5 AC vezérlő - HW30201500
Új generációs programozható mikroprocesszoros vezérlők kefe nélküli, érzékelő nélküli váltakozó áramú motorokhoz, nagy és óriási, lítium-polimer/lítium-ion/lítium-fe akkumulátorokkal működő szabadidős és sportmodell repülőgépekhez. A FLYFUN vezérlők korábbi generációihoz képest a programozási lehetőségek számos olyan funkcióval bővültek, amelyek a Platinum sorozat csúcskategóriás vezérlőiben már bizonyítottak. A vezérlő kialakítása figyelembe veszi a nagy hosszú távú teherbírást és tartósságot, ahogyan az az óriásmodelleknél elvárt. A szabályozó teljesítmény része galvanikusan le van választva a vezérlőelektronikától, hogy nagy üzemi áramok és tápfeszültség esetén is nagyfokú zavartűrést biztosítson. A vezérlő nincs felszerelve teljesítménystabilizátorral a vevőhöz és a szervókhoz. A vezérlő egyszerű beállításához egy speciális Hobbywing LED programozó dobozt használnak, amely külön tartozék.
A SZABÁLYOZÓ LEÍRÁSA ÉS FUNKCIÓI
- A vezérlő nagy teljesítményű, 32 bites ARM M4 mikroprocesszorral van felszerelve, amelynek órajele akár 72 MHz is lehet; A legtöbb AC motorral kompatibilis.
- A legtöbb 6-14S LiPo/Li-ion/LiFe akkumulátorral működő repülőgép-kefe nélküli motorhoz alkalmas.
- Speciális teljesítménystabilizátor a mikroprocesszorhoz a nagyfokú interferencia-tűrés és a kontrollvesztés kockázatának csökkentése érdekében.
- A DEO (Driving Efficiency Optimization) optimalizált vezérlési technológia jelentősen javítja a gázreakciót és a teljesítményfokozat-vezérlés hatékonyságát, csökkentve a vezérlő hőmérsékletét.
- Galvanikusan leválasztott teljesítményrész optoelektronikai elem segítségével.
- A Normál/Lágy/Nagyon lágy indítási módok mind normál légcsavaros repülőgépekhez, mind fúvóval felszerelt modellekhez alkalmasak.
- Egyszerű programozás és beállítás adóegység vagy Hobbywing LED programozó doboz segítségével.
- A vezérlő LED programozó dobozhoz való csatlakoztatására szolgáló speciális programozókábel lehetővé teszi a felhasználó számára, hogy a vezérlőt bármikor, bárhol programozza (részletekért lásd a Hobbywing LED programozó doboz használati útmutatóját).
- A védelmi funkciók sorozata: indításvédelem, vezérlő hővédelme, kondenzátor hővédelme, túlterhelésvédelem, túláramvédelem, rendellenes tápfeszültség elleni védelem és vezérlőjel-kiesés elleni védelem hatékonyan meghosszabbítja a vezérlő élettartamát.
- Fojtószelep-tartomány kalibrálás az RC készlet vezérlőjeléhez való tökéletes alkalmazkodás érdekében.
PROGRAMOZHATÓ FUNKCIÓK
- Fék típusa: Fék nélküli, normál fék (7 szinten állítható fékezési intenzitással), arányos fék (a gázkarral vezérelve: a gázkar kitérésének 0-20%-a 100-0%-os fékezésnek, a gázkar kitérésének 20-100%-a 0-100%-os gáznak felel meg).
- Fékezés erősség: A fékezés intenzitása 1-től 7-es szintig állítható „Normál fékezés” módban.
- Motorlekapcsolási módszer: Lágy leállítás: A vezérlő fokozatosan csökkenti a teljesítményt a teljes teljesítmény 50%-ára 3 másodpercen belül a feszültségvédelem aktiválódása után. Kemény leállítás: A motor azonnal leáll.
- LiPo cellák száma: A 100%-ban megbízható feszültségvédelmi funkció érdekében manuális beállítást javasolunk. A vezérlő automatikusan kiszámítja a csatlakoztatott akkumulátor celláinak számát a „3,7 V/cella” szabály szerint, ha az automatikus felismerést választja.
- Feszültségvédelem: A feszültségvédelmi küszöbérték 2,8-3,8 V/cella között állítható; A védelem teljes kikapcsolása is lehetséges.
- Indítás: Normál indítás (azonnali indítás), Lágy indítás (lassú indítással nagy propellerekkel, sebességváltóval vagy kisebb ventilátorokkal rendelkező motorokhoz), Nagyon lágy indítás (nagyon lassú indítással nagy propellerekkel, sebességváltóval vagy 90 mm-től nagyobb ventilátorokkal rendelkező motorokhoz).
- Időzítés: 0-30° között állítható.
- Forgásirány: Óramutató járásával megegyező/Óramutató járásával ellentétes.
- DEO szabadonfutó: Ez a funkció be- és kikapcsolható; jobb linearitást vagy simább gázreakciót eredményezhet.
A SZABÁLYOZÓ VÉDŐ FUNKCIÓI
- Indításvédelem: A vezérlő méri a motor fordulatszámát indítás közben. Ha a sebesség növekedése megáll, vagy a növekedése nem stabil, a vezérlő ezt helytelen indításként értékeli. Ha a gázkar ekkor 15%-nál kisebb, a vezérlő automatikusan megpróbálja újraindítani a motort; Ha a gázkar több mint 15%-on van, akkor a motor újraindításához teljesen le kell húzni a gázkart.
- Vezérlő hővédelme: A motor „beragad”, ha a vezérlő hőmérséklete meghaladja a 110°C-ot, ami a hővédelem aktiválódását jelzi. Ha ekkor a gázkart 60% alá húzza, a "rángatózás" megszűnik, és a szabályozó a gázkar helyzetének megfelelő teljesítményt ad le. Ha a gázkart 60% fölé emeli, az "akadozás" újra megjelenik. Bekapcsolt állapotban a vezérlő hőmérséklete nem haladhatja meg a 70°C-ot, különben a motor nem indítható be.
- Fojtószelep jelvesztés elleni védelem: A vezérlő azonnal leállítja a motort, ha a jel 0,25 másodpercig hiányzik, hogy megakadályozza a gyorsan forgó rotor vagy propeller okozta további károkat és kockázatokat. Amint normál jelet kap, a vezérlő folytatja a normál működést.
- Túlterhelésvédelem: A vezérlő automatikusan leállítja vagy újraindítja a motort, ha a terhelés hirtelen nagyon magas értékre emelkedik.
- Túláramvédelem: A vezérlő azonnal leállítja a motort, ha a csúcsáram-felvétel meghaladja a maximálisan megengedett értéket; majd folytatja a normál működést. Ha az áramfelvétel továbbra is meghaladja a maximálisan megengedett értéket, a motor teljesen leáll.
Tipp: A szabályozó első bekapcsolásakor először kalibrálja a fojtószelep-tartományt az utasításoknak megfelelően. Csak ezután használható a vezérlő, és állíthatók be a többi paraméterek az adó vagy a LED programozókártya segítségével.
Műszaki információk
| Használat | Repülőgép, Helikopter |
| Típus | váltakozó |
| Folyamatos áram [A] | 130 |
| Max. csúcsáram [A] | 160 |
| LiXX cikkek | 6 - 14 |
| Hossz [mm] | 110 |
| Szélesség [mm] | 50,3 |
| Magasság [mm] | 33.2 |
| Súly [g] | 221,5 |
| Szabályozás | egyirányú |
| Fék | Igen |
| Érzékelő bemenet | Nem |
| Programozható | Igen |
