Multifunkcionális programozó doboz LCD PRO

Többfunkciós LCD programozódoboz Hobbywing Platinum, Xerun, Ezrun, Seaking PRO és néhány QUICRUN AC vezérlőhöz, amely egy önálló programozó, egy számítógépes USB interfész (csak Windows operációs rendszer), egy Bluetooth OTA modul és egy lítium akkumulátor teszter (2S–8S) funkcióit ötvözi. Lehetővé teszi a vezérlő közvetlen programozását, programozást PC-s program vagy mobilalkalmazás (iOS és Android) segítségével, valamint a firmware frissítését és az üzemi adatok kiolvasását a vezérlő memóriájából.

A Hobbywing autó-, repülőgép- és hajóvezérlőkhöz készült multifunkcionális LCD programozó doboz PRO a vezérlők egyszerű és gyors programozására szolgál otthon és a repülőtéren egyaránt. Ezenkívül USB interfészként is szolgálhat a vezérlő számítógéphez való csatlakoztatásához az USB Link programmal történő programozáshoz és a firmware frissítéséhez, vagy Bluetooth OTA modulként, amely lehetővé teszi a beállítások elvégzését, a firmware frissítését és a vezérlőben rögzített működési adatok kiolvasását mobilalkalmazás (iOS és Android) segítségével. Fel van szerelve egy bemenettel is, amely lehetővé teszi a 2S–8S LiPo akkumulátorcsomagok összfeszültségének és az egyes cellák feszültségének mérését.

1. Használja a vezérlő programozásához

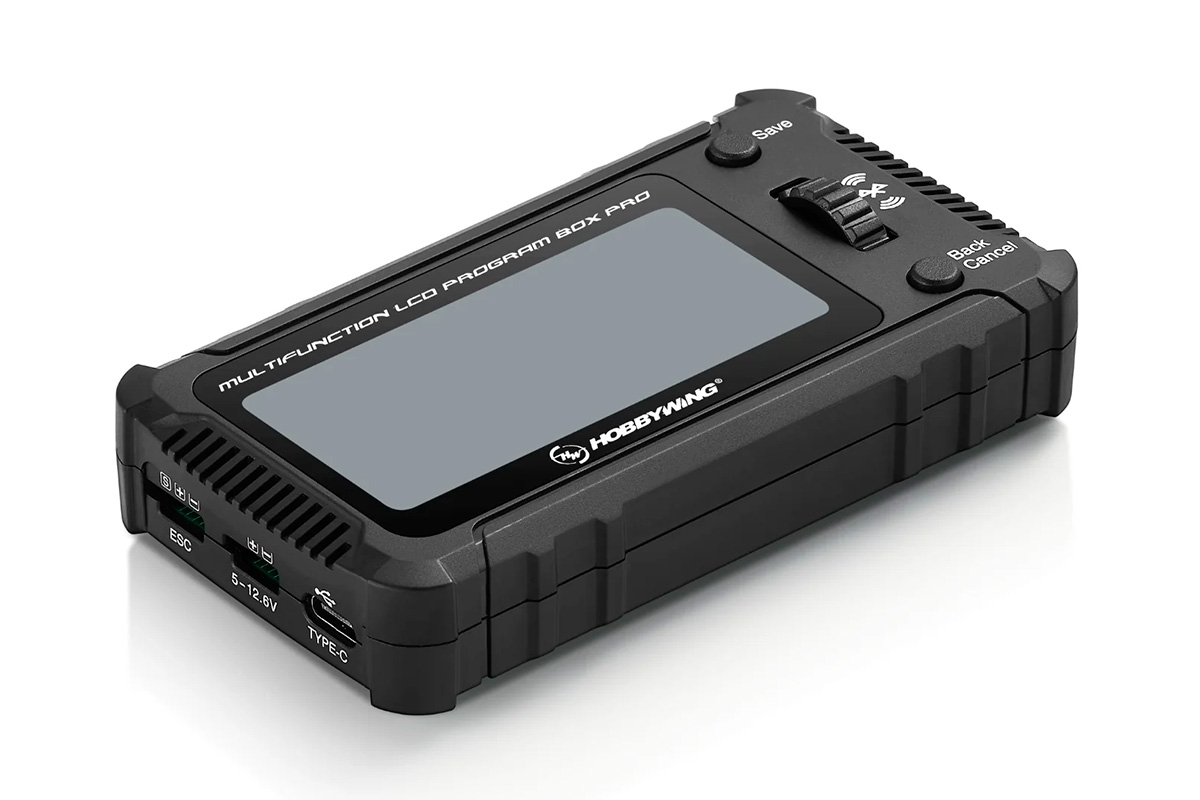

A vezérlő csatlakoztatása szervokábellel vagy speciális programozókábellel történik, az aljzatok a doboz bal oldalán találhatók. A dobozt a Hobbywing vezérlő BEC stabilizátora, vagy (OPTO vezérlő esetén) egy hagyományos 4-5 cellás NiCd/NiMH vagy 2S-3S LiPo/LiFe vevőakkumulátor táplálja, amely a doboz tápcsatlakozójához van csatlakoztatva. A programozás a motor és a meghajtó akkumulátor csatlakoztatásával történik (OPTO vezérlők esetén is).

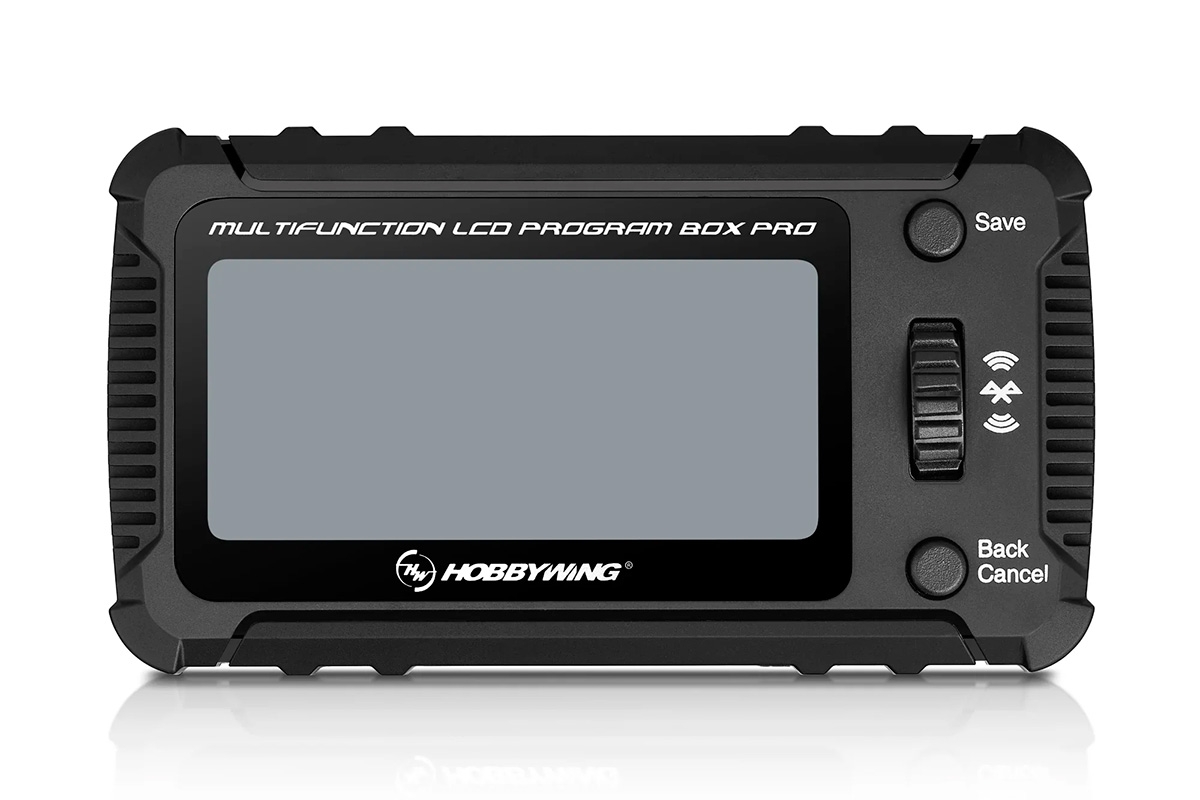

A programozás a programozókerék/gomb és a doboz előlapján található két gomb segítségével történik. Ezek segítségével választhatja ki és állíthatja be a kívánt funkciókat a programozó LCD kijelzőjén megjelenő menüben. A beállított paraméterek a programozó memóriájába is menthetők, és később bármikor feltölthetők egy azonos típusú másik vezérlőre.

A vezérlőnek a Multifunkcionális LCD Programming Box PRO-hoz való csatlakoztatásának módja a vezérlő típusától függ - attól függően, hogy BEC teljesítménystabilizátorral vagy OPTO vezérlővel rendelkező vezérlőről van-e szó, hogy a vezérlő rendelkezik-e speciális programozókábellel vagy aljzattal stb. Csatlakoztatáskor pontosan kövesse a dobozhoz és a vezérlőhöz mellékelt utasításokat.

2. Használja USB interfészként a vezérlő számítógéphez való csatlakoztatásához

A vezérlő csatlakoztatása után az LCD programozó doboz PRO USB-kábellel (C típus) csatlakozik a számítógéphez (csak Windows PC). Az USB Link program elindítása után könnyedén konfigurálhatja a vezérlőt a számítógépen, vagy frissítheti a firmware-jét a számítógép segítségével.

3. Bluetooth OTA modulként használható mobilalkalmazáshoz való csatlakozáshoz

A vezérlő csatlakoztatása után az LCD programozó doboz PRO Bluetooth-on keresztül csatlakozik a HW LINK V2 mobilalkalmazáshoz (elérhető iOS és Android rendszeren), amelyben beállíthatja a vezérlő paramétereit, frissítheti a firmware-jét, vagy leolvashatja a vezérlő memóriájában tárolt működési adatokat.

4. Használja voltmérőként a LiPo akkumulátorok feszültségének ellenőrzéséhez

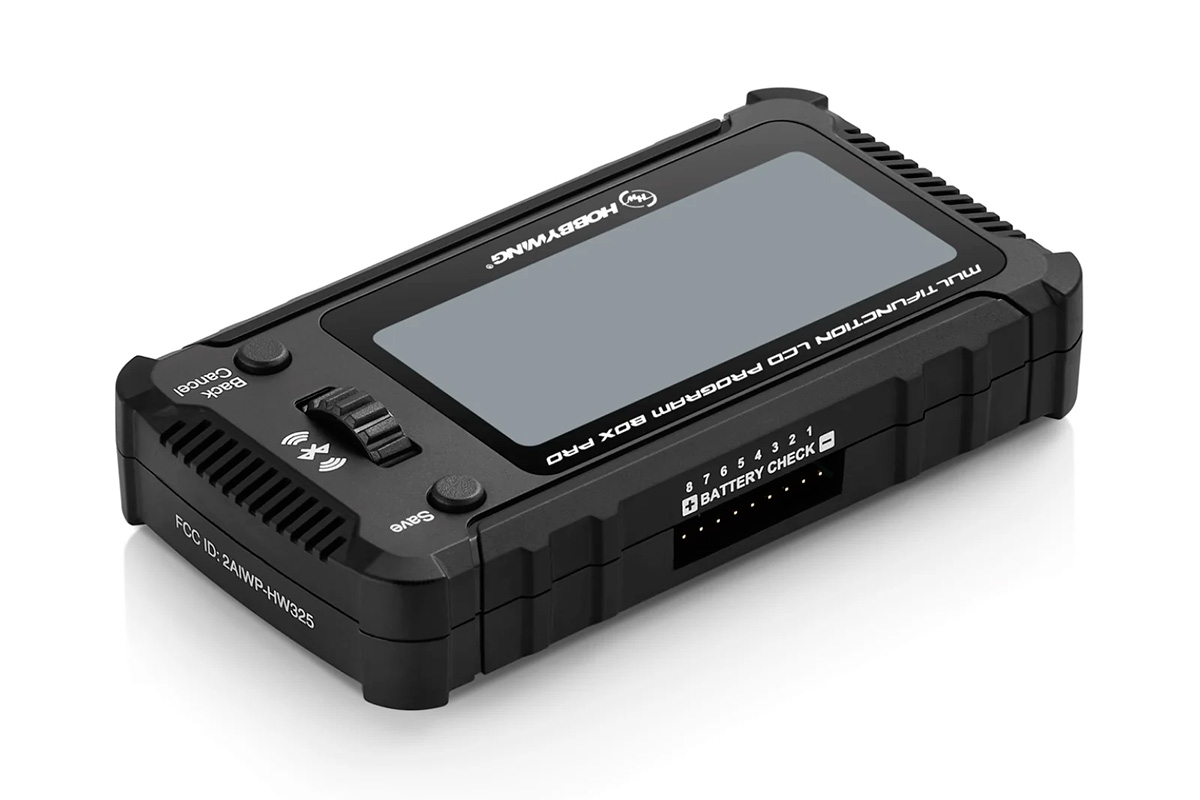

Csatlakoztassa a készülék szervizcsatlakozóját a doboz oldalán található "Battery Check" aljzatba. A kijelzőn ezután megjelenik a teljes készülék és az egyes cellák feszültsége. Feszültségméréskor az LCD programozó doboz a mért készülék szervizcsatlakozójáról kap áramot, nincs szüksége további áramforrásra.

A Hobbywing USB Link programot ingyenesen letöltheted a gyártó weboldaláról: https://www.hobbywing.com. A HW LINK V2 alkalmazást ingyenesen megtalálhatod az App Store-ban vagy a Google Playen is.

Kompatibilis Hobbywing kontrollerek:

• Xerun sorozatú vezérlők RC autókhoz (2.0-s és újabb verziók),
• Ezrun sorozatú vezérlők RC autókhoz (2.0-s és újabb verziók),
• Platinum sorozatú vezérlők RC repülőgépekhez és helikopterekhez,
• Seaking PRO sorozatú vezérlők RC hajókhoz,
• néhány QuicRun sorozatú vezérlő.

A csomag tartalma

A csomag tartalmaz egy multifunkcionális LCD programozó dobozt PRO, USB C típusú kábelt, programozó kábelt (2× JR/UNI) és használati utasítást.
