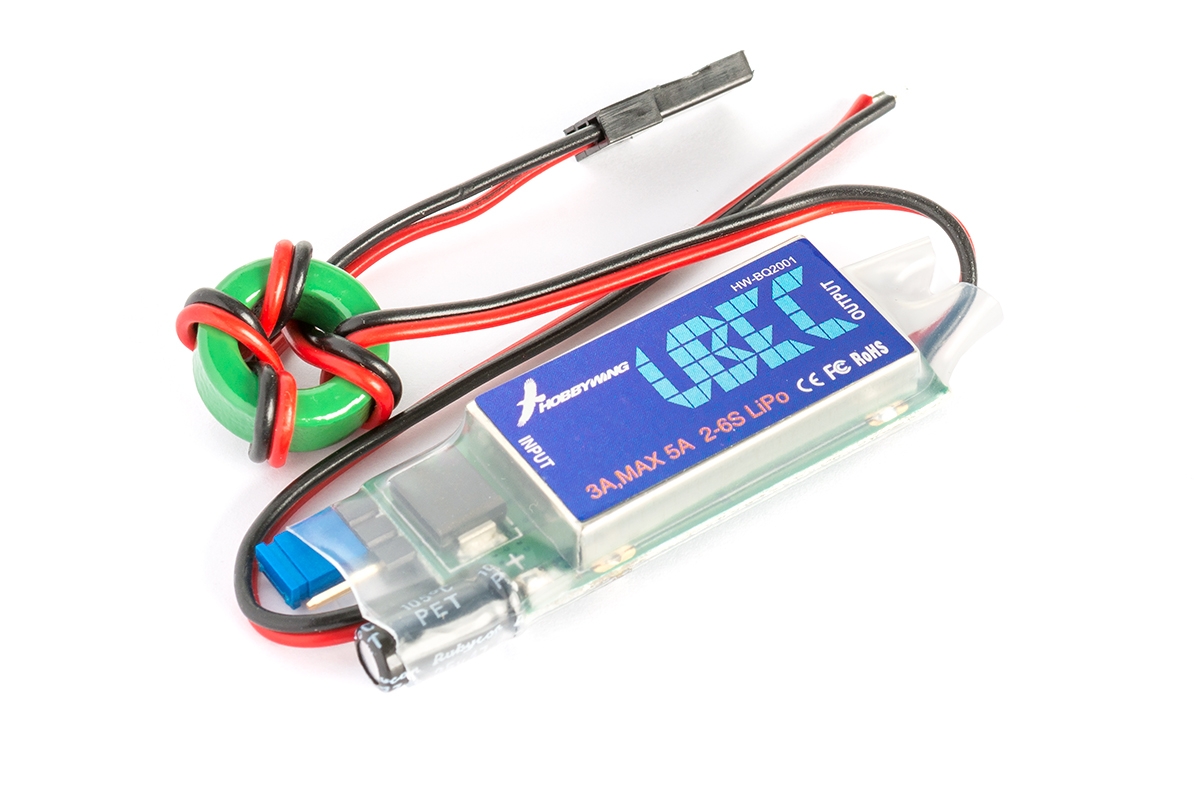

Hobbywing UBEC 3A 2S-6S LiPo teljesítménystabilizátor

Kapcsolható egyenáramú teljesítménystabilizátor BEC. Bemeneti feszültség 2S–6S LiPo, állítható kimeneti feszültség 5,0 V/6,0 V. Folyamatos áram: 3 A, csúcsáram: 5 A, méretek: 51 × 16,6 × 8,5 mm. súly: 11,5 g.

A Hobbywing UBEC 3A 2S-6S a bemeneti feszültséget az RC modellek vevőegységeinek és fedélzeti elektronikájának táplálásához megfelelő szintre csökkenti, a kimeneti feszültséget pedig a beállított értéken (5,0/6,0 V) stabilizálja. Az UBEC terhelhetősége folyamatosan 3 A, csúcsértéken 5 A. Ez alkalmassá teszi kisebb RC helikopterekhez, multikopterekhez, autókhoz, hajókhoz vagy repülőgép modellekhez.

Jellemzők:

• egy fejlett DC-DC feszültségcsökkentő átalakító chipet használ, áram- és hőterhelés-védelemmel, amely közel 90%-os hatásfokkal működik;
• kis méretek és könnyű súly a könnyű használat és telepítés érdekében;
• két választható kimeneti feszültség (rövidre záró jumper segítségével), amely minden típusú vevőhöz, giroszkóphoz, szervóhoz stb. alkalmas;
• LED kijelző, amely jelzi az UBEC működési állapotát;
• védelem a tápfeszültség fordított polaritása ellen. Ha az UBEC-et a tápfeszültséggel ellentétes polaritással csatlakoztatod, az UBEC nem fog működni, de emiatt nem megy tönkre. Csak a megfelelő polaritással kell bedugni;
• fém elektronikai burkolat és ferritgyűrű a kimeneti kábelen az elektromágneses sugárzás elnyomása érdekében.

A lineáris BEC és a kapcsolt BEC összehasonlítása:

• Ha egy 3-nál több cellás lítium akkumulátorról táplálják, egy kapcsolt BEC sokkal nagyobb hatásfokkal rendelkezik, mint egy lineáris BEC.
• Hagyományos lineáris BEC: Egy 4S LiPo akkumulátor névleges feszültsége 14,8 V. Ahhoz, hogy egy 5 V feszültségű BEC 1 A-t adjon le, a BEC fogyasztása legalább 1 A lesz, tehát a BEC energiafogyasztása 14,8 V x 1 A = 14,8 W lesz. De ebből csak 5 V x 1 A = 5 W-ot fogunk felhasználni, így a lineáris BEC hatásfoka csak 5 W/ 14,8 W = 33,8%, a többi (14,8 W – 5 W = 9,8 W) haszontalanul hővé alakul, ami a BEC erős felmelegedését okozza.
• Kapcsolt BEC: Ugyanezen feltételek mellett, 5 V-os kimeneten 1 A áram leadásához mindössze 0,38 A-t vesz fel (tényleges mért érték), így a BEC energiafogyasztása 14,8 V x 0,38 A = 5,6 W, a BEC hatásfoka pedig 5 W/5,6 W = 89,3%.

Az UBEC használata:

• Elektromos hajtású modell OPTO vezérlővel: Csatlakoztassa az UBEC-et közvetlenül a meghajtó akkumulátor kimeneteihez, és dugja be az UBEC kimeneti csatlakozóját a vevő akkumulátorfoglalatába (vagy egy másik szabad szervofoglalatba).
• Elektromos modell beépített teljesítménystabilizátorral (BEC) ellátott vezérlővel: Az UBEC csatlakoztatása előtt le kell választani a vezérlő szervokábelének piros (+) vezetékét a beépített BEC letiltásához. Egyébként az UBEC csatlakozása megegyezik az OPTO szabályozó esetében alkalmazottal.
• Belső égésű motorral vagy vitorlázó repülőgéppel szerelt modell: Csatlakoztassa az UBEC-et közvetlenül az akkumulátor kimeneteihez, és dugja be az UBEC kimeneti csatlakozóját a vevő akkumulátorfoglalatába (vagy egy másik szabad szervofoglalatba).

Tipp: Az esetleges interferencia csökkentése érdekében helyezze az UBEC-et a modellben legalább 5 cm távolságra a vevőtől.
