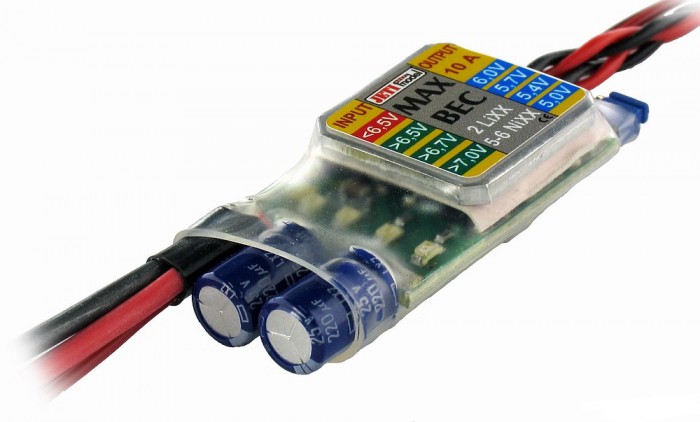

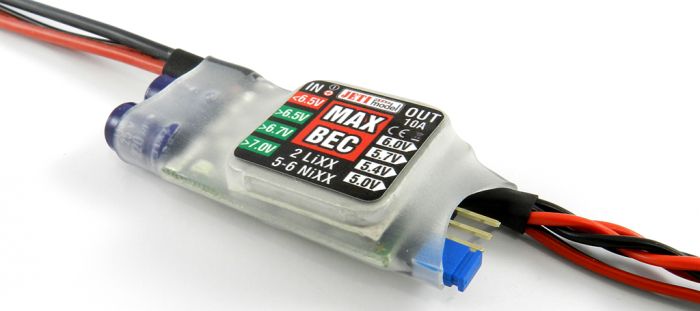

MAX BEC

A MAX BEC lineáris stabilizátort a feszültség stabilizálására fejlesztették ki olyan modellekben, amelyek 2 vagy több LiXX cellát használnak a vevő és a szervomotorok táplálására. A szervomotorok feszültsége a modell repülése során végig állandó, ami a szervomotorok azonos mozgási sebességében is tükröződik. A jumper segítségével beállítjuk a stabilizátor kimeneti feszültségének kívánt értékét (5,0 V, 5,4 V, 5,7 V, 6,0 V). A MAX BEC NiXX vagy LiXX cellákkal is működtethető. 2 LiXX vagy 5-6 NiXX cella használatát javasoljuk. A tápegységek feszültségét négy LED jelzi. 7,0 V-nál nagyobb feszültség esetén mindhárom zöld LED világít, ahogy a cellák kisülnek, feszültségük csökken, és az egyes LED-ek fokozatosan kialszanak a bemeneti feszültségnek megfelelően, azaz 7 V, 6,7 V és 6,45 V alatt. Ha a bemeneti feszültség kisebb, mint 6,5 V, a piros LED világít, jelezve, hogy a cellák kisültek. Ha 2S LiXX-et használunk, az azt jelenti, hogy az egyes cellák feszültsége 3,25 V alá esett. A teljesítménycellákat két 0,5 mm2 keresztmetszetű kábellel csatlakoztatjuk a bemenettel jelölt oldalon. Egy Graupner csatlakozóval ellátott 3 pólusú vezeték párhuzamosan van kötve hozzájuk, amellyel a cellákat tölthetjük anélkül, hogy a tápcsatlakozókat le kellene választani. A kimeneti feszültség két 2-vezetéken keresztül kerül kiadásra a kimeneti oldalon. Javasoljuk, hogy mindkét 2-vezetéket csatlakoztassa a vevőhöz, ez növeli a megbízhatóságot és csökkenti a csatlakozók áramterhelését. A csatlakozók a vevőegység bármelyik csatornakimenetébe csatlakoztathatók. A kimeneti oldalon van egy kapcsoló, amivel aktiválható a stabilizátor. A kapcsoló úgynevezett széfként van bekötve, a csatlakozások vagy vezetékek mechanikai sérülése esetén a BEC funkció sértetlen marad.
